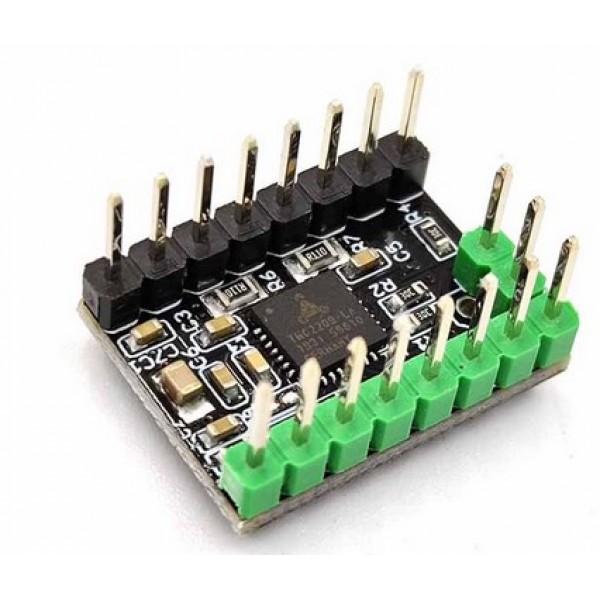

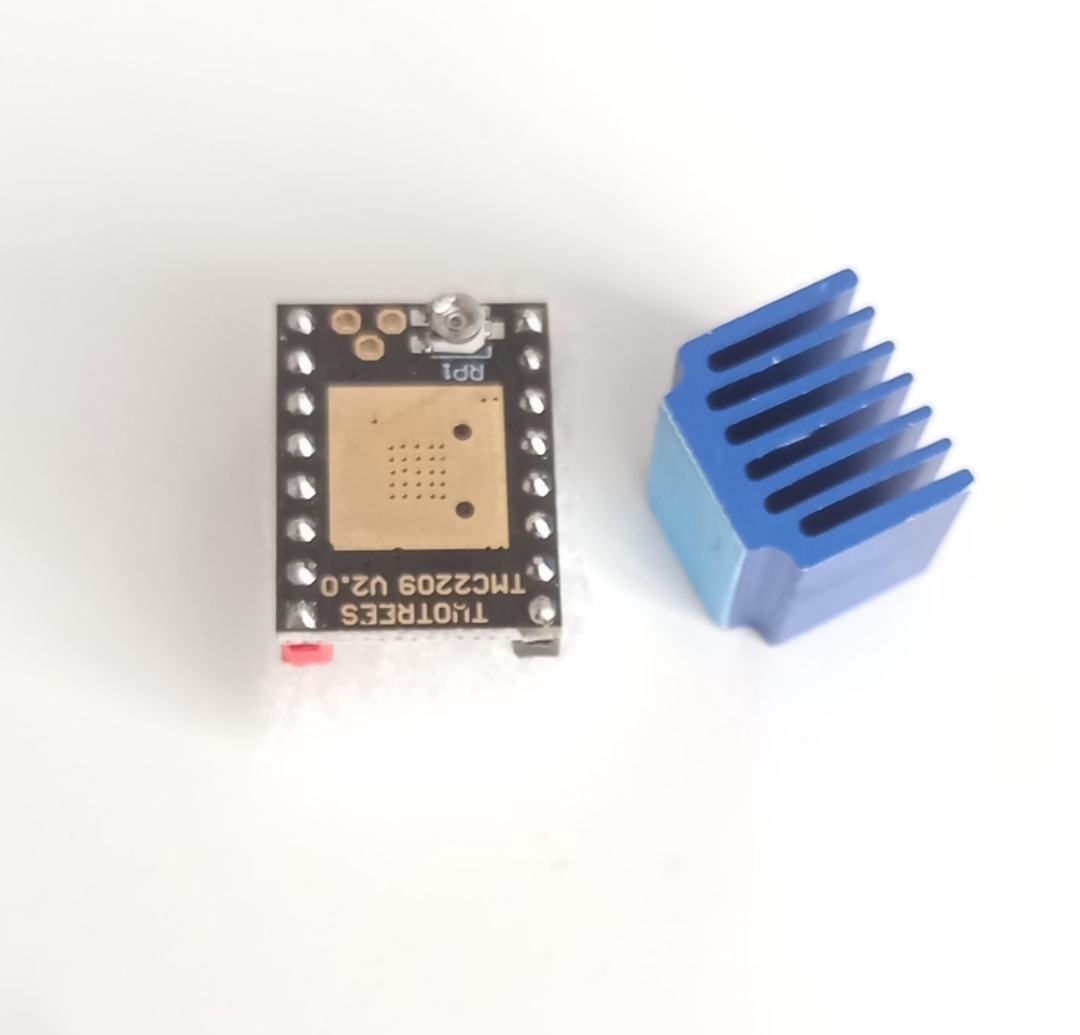

ماژول درایور استپر موتورTMC2209  V2.0

ماژول درایور استپر موتور TMC2209 V2 UART یک محصول فنی است که برای کنترل حرکت استپر موتورها استفاده می‌شود.

این ماژول یک درایور قدرتمند و کارآمد با ویژگی‌های مختلف است که به کاربران اجازه می‌دهد تا جریان، سرعت و تاخیر حرکت

را از طریق ورودی UART تنظیم کنند. همچنین، این ماژول دارای حالت StealthChop2 است که باعث کاهش صدای موتور و

افزایش دقت حرکتی آن می‌شود. همچنین، این ماژول دارای حالت SpreadCycle است که باعث افزایش سرعت حرکت و قدرت

موتور می‌شود. علاوه بر این، این ماژول دارای حفاظت در برابر جریان بالا، ولتاژ بالا و گرمای بالا است. با توجه به ویژگی‌های متعدد

این ماژول، می‌توان آن را به عنوان یک محصول فنی قدرتمند و کارآمد در حوزه کنترل حرکت استپر موتورها دانست.

مشخصات اصلی ماژول :

• قابلیت کنترل حرکت استپر موتورها با دقت و سرعت بالا از طریق ورودی UART.
• پشتیبانی از چندین حالت کاری از جمله StealthChop2، SpreadCycle و HybridStepper.
• توانایی تنظیم جریان موتور و کاهش صدا و لرزش‌های آن.
• قابلیت کار با ولتاژهای مختلف از جمله ۴ تا ۳۵ ولت.
• حفاظت در برابر جریان بالا، ولتاژ بالا و دمای بالا.
• قابلیت تشخیص خطاهای مختلف و ارسال پیام خطا به کاربر.
• سازگاری با بردهای رزبری پای و آردوینو و ...
• دارای ابعاد کوچک و وزن سبک.
• طراحی مناسب برای کاربردهای صنعتی، رباتیک، CNC و

کاربرد درایور TMC2209:

پرینتر سه بعدی

اتوماسیون منازل

رباتیک

ماشین های ATM

کاربردهای امنیتی

پرینتر و اسکنر

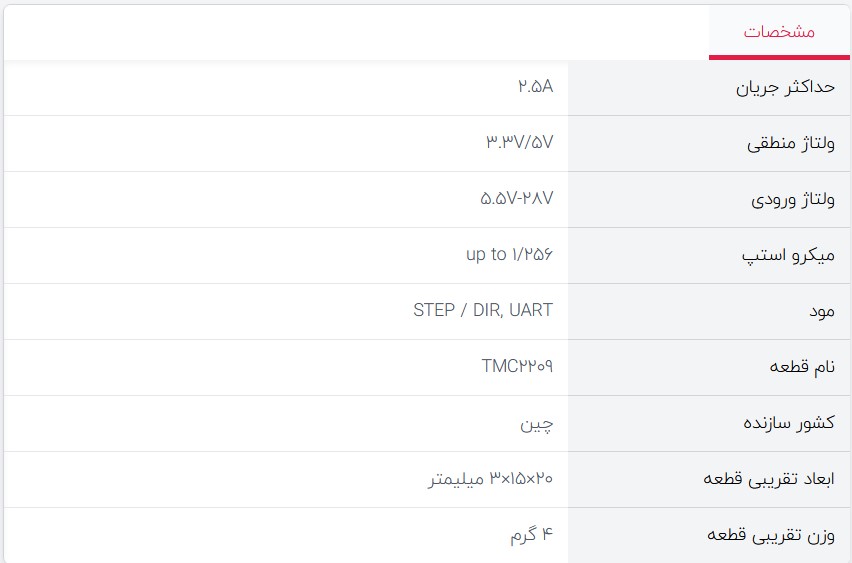

مشخصات درایور TMC2209:

ولتاژ تغذیه: 4.75 - 28

حداکثر فراکانس کلاک: 12.5 مگاهرتز

حداکثر جریان هر فاز: 2 آمپر

حداکثر جریان خروجی: 2.8 آمپر

مناسب استپر موتور دو فاز

Description : n

 The TMC2209 module is incorporated with exclusive TRIAMINIC technology which makes the driver module silent and highly precise. This stepper motor module is embedded with 12.5 MHz of the internal oscillator, UART for serial data transfer, and provides high-resolution steps with full resolution up to 1/256 steps to achieve smoothness. These steps can be configured into 9 different micro-step res nolution settings. The device is low-power, cost-effective and reliable.

The TMC2209 Stepper motor driver module works in the same fashion as A4988. The difference is that it uses technologies like Stealthchop2, StallGuard for noiseless and efficient dynamic motion in the stepper motor. The module is powered up through the VIO and GND pins connected to the MCU power pins typically ranging from 3 Volts to 5 Volts. To meet the supply requirements of the motor, the VMOT pin is connected with a supply voltage between 4.75 – 28 Volts.

The 4 output motor pins would be connected to the coils of the 2-phase stepper motor. The pins EN, STEP, and DIR are connected too. EN serves the enabling of the motor outputs while STEP configures motor steps. DIR is responsible for the direction of the motor either clockwise or anticlockwise depending on its state. The TMC2209 Stepper driver module has the ability to set its step resolution in 9 different ways. It is obtained by setting the logic levels of MS1 and MS2 pins. for desired measurements.

Application : n

3D applications

Home automation

Robotics

ATM Machines

Security purposes

Textile industry

Printers & Scanners

Features:

Operating Voltage: 4.75 Volts – 28 Volts

Maximum Internal Clock Frequency: 12.5 MHz

Maximum Current per phase: 2 A

Peak Output Current: 2.8 A

The module is designed for two-phase stepper motors.

It is integrated with an adjustable STEP/DIR interface which can be configured in 8, 16, 32, and 64 settings
